应用

• 设备及仪器制造

• 测量和控制设备

• 测试设备

• 压向力和轴向连接力的监测

功能特性

• 量程范围 0...10 N至 0...5,000 N

• 安装简便，直接测量

• 结构紧凑，尺寸小，高度低

• 防护等级：IP65

• 相对线性误差 1% 满量程

描述

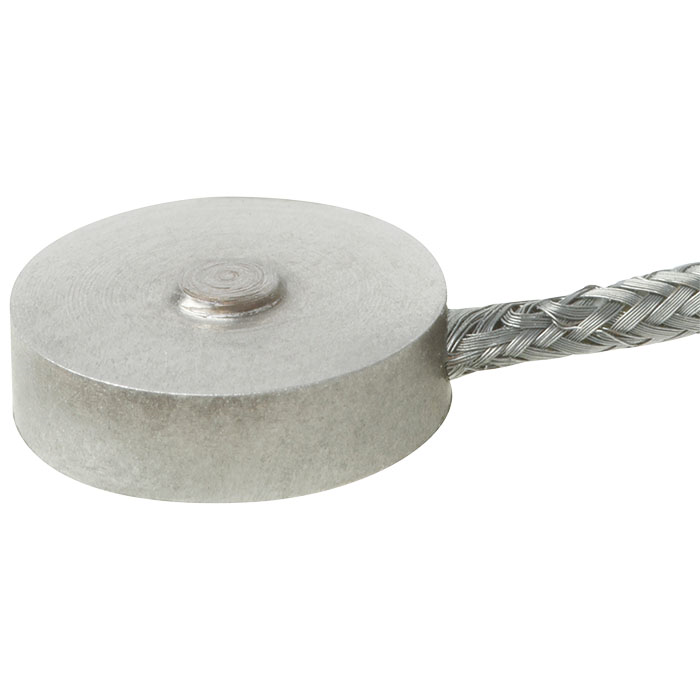

此类微型压向力传感器采用特殊设计，特别适用于安装空间受限区域，并且根据标准力的量程范围，该产品高度仅为3 mm至7 mm，重量为1 g 至10 g（9 g至18 g，包括电缆）。此类压向力传感器用于测量各种应用的压向力，特别适合于静态力测量或动态力测量，如实验室和测试领域。

力可直接作用于该类传感器的球面(类似于球形受力按钮)。压向力传感器的标准安装为水平或竖直型。该产品还可通过粘合剂或硅树脂等实现固定。该压向力传感器的防护等级为防溅式，在苛刻工况下仍可稳定工作。

注
为了防止压力过载，在产品安装过程中，用户需先为该压向力传感器通电，并监控其测量值。该压向力力传感器需安装在平整且硬度足够的水平面上。力作用于传感器球状端面，并垂直于其球面端面。

可选

• 集成过载保护

• 高温版本，可扩展额定温度范围

• 电缆放大器，带4...20 mA 或 0 ...10 V

• 可选其他电缆长度
